La termografía permite observar diferencias de comportamiento térmico que no siempre resultan visibles durante una revisión convencional. En una planta fotovoltaica, esta información ayuda a identificar módulos, conexiones y equipos eléctricos que presentan un patrón distinto al de los elementos de su entorno.
Sin embargo, detectar una diferencia térmica es solo el primer paso. Para que una inspección de plantas fotovoltaicas con drones tenga utilidad técnica, cada incidencia debe localizarse, asociarse a un elemento concreto y quedar documentada para su posterior revisión por los equipos responsables de operación y mantenimiento.
En este artículo explicamos qué anomalías pueden observarse y cómo se localizan y documentan los resultados.
Qué identifica realmente una inspección termográfica
Una cámara térmica registra la distribución de temperatura aparente de las superficies inspeccionadas. Al comparar módulos o componentes que trabajan en condiciones semejantes, pueden localizarse zonas cuyo comportamiento térmico se aparta del conjunto.
Estas diferencias se describen como anomalías o patrones térmicos. No deben convertirse automáticamente en un diagnóstico definitivo: una imagen térmica indica dónde existe un comportamiento que requiere análisis, pero su interpretación debe tener en cuenta el tipo de elemento, las condiciones de trabajo, la imagen visual asociada y el contexto de la instalación.
Por este motivo, SKYDRON combina cámaras térmicas y sensores visuales y somete los resultados a la revisión de termógrafos especializados. La termografía exterior de módulos y plantas en funcionamiento cuenta además con una referencia técnica específica, la IEC TS 62446-3, que contempla aspectos como el equipo de medida, las condiciones ambientales, el procedimiento, el informe y la cualificación del personal.
Si necesitas conocer el proceso completo, desde la preparación de la campaña hasta la entrega de resultados, puedes consultar cómo se realiza una inspección termográfica de una planta fotovoltaica con drones.
Anomalías térmicas que pueden observarse en los módulos fotovoltaicos
Durante una revisión aérea, la cámara térmica permite comparar grandes grupos de módulos y localizar aquellos que presentan una respuesta diferente. La inspección no se limita a buscar una única forma de anomalía: el interés está en reconocer cualquier patrón que se aparte del comportamiento esperado del conjunto.

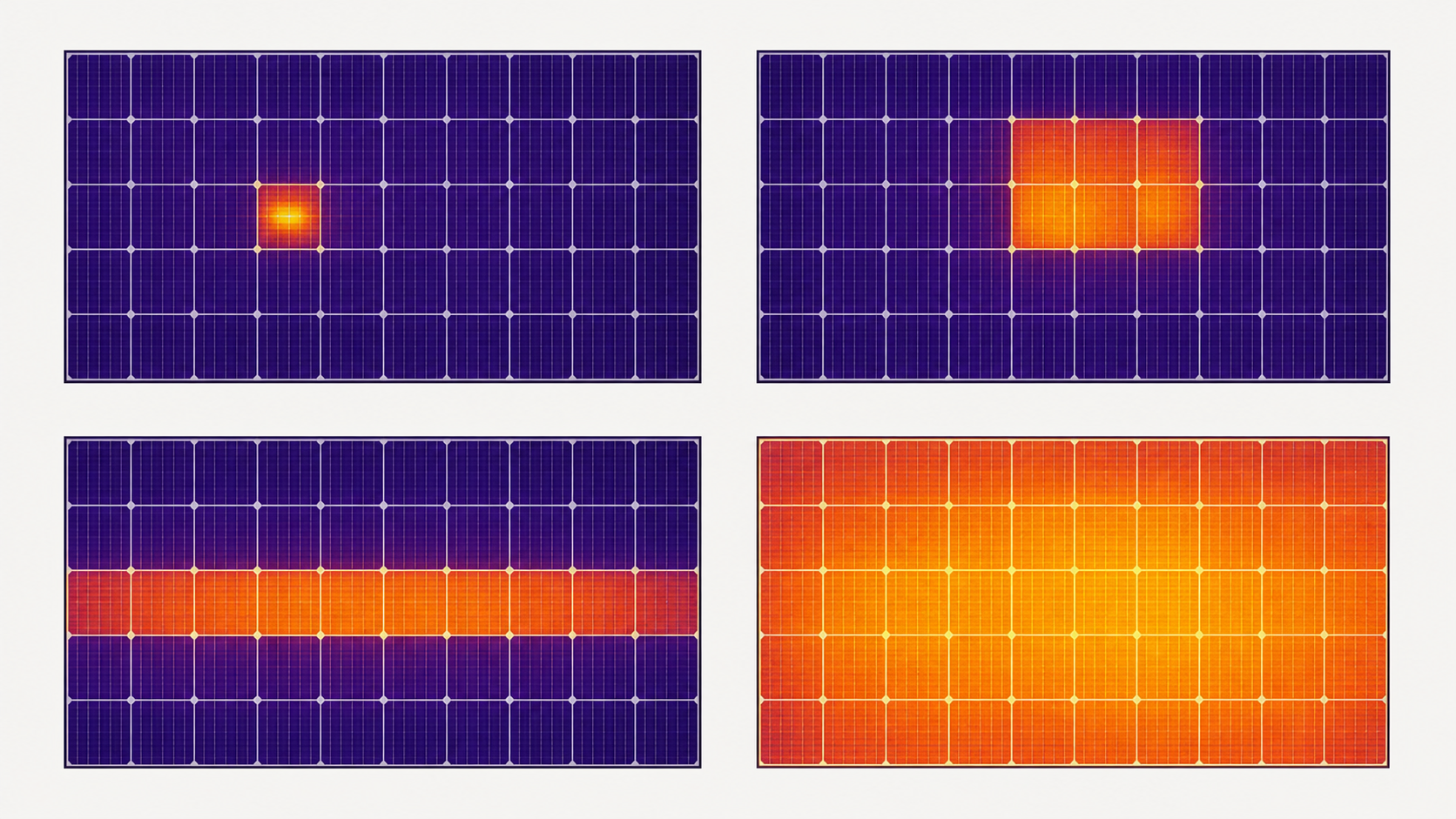

Puntos calientes o zonas localizadas con mayor temperatura
Un punto caliente es una zona concreta de un módulo que muestra una temperatura aparente superior a la de las áreas próximas. Puede ocupar una superficie pequeña o formar un patrón más amplio. Su presencia señala un comportamiento anómalo que debe quedar localizado y ser revisado, pero la imagen aislada no basta para atribuirle una causa concreta.
Diferencias de comportamiento entre módulos o grupos de módulos
La anomalía puede afectar a una parte del módulo, al módulo completo o a varios elementos relacionados. Por eso es importante observar tanto el detalle como el contexto: un módulo que se comporta de forma diferente adquiere significado cuando puede compararse con los módulos próximos y con la configuración de la instalación.
La termografía aérea con drones facilita esa visión de conjunto en plantas de gran extensión. La información térmica se acompaña de imágenes visuales y datos geolocalizados para que el patrón observado no quede separado de su posición real.
Qué puede mostrar la termografía en conexiones y conectores MC4
Las conexiones forman parte del alcance de una campaña termográfica cuando la configuración y el objetivo de la inspección lo requieren. Una diferencia térmica en una conexión o en un conector MC4 permite identificar un punto que debe revisarse con mayor detalle.

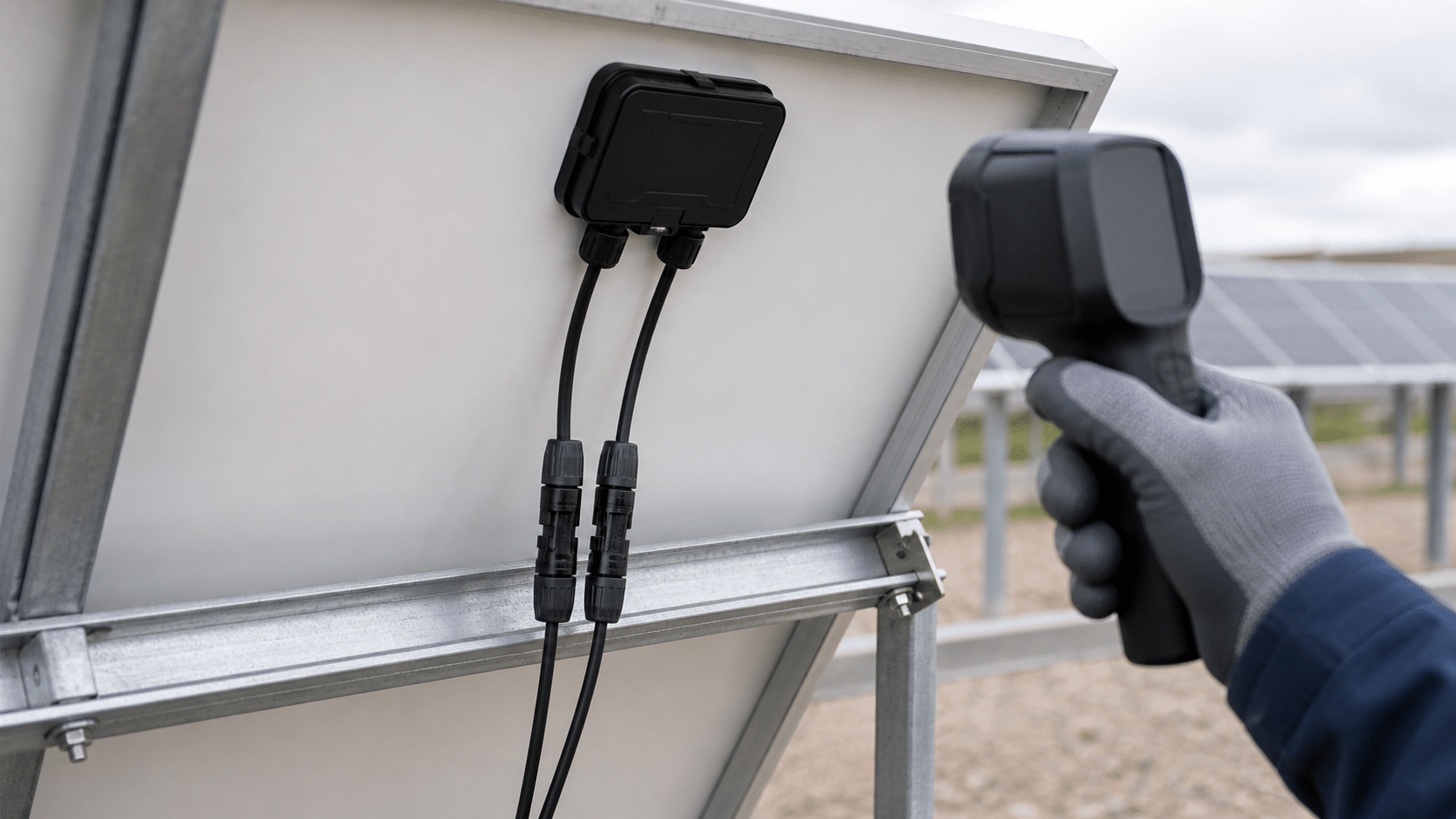

SKYDRON contempla la inspección de conectores MC4 situados en la parte trasera de los paneles. Estos elementos, tradicionalmente revisados de forma manual, pueden analizarse también mediante inspección aérea cuando las características de la planta permiten aplicar esta metodología.
La inspección aérea puede complementarse con cámaras térmicas de mano. Esta combinación permite cubrir grandes superficies desde el aire y realizar una revisión más próxima de conexiones o componentes concretos cuando el alcance del proyecto así lo exige.
Qué equipos eléctricos pueden presentar anomalías térmicas
La termografía de una planta fotovoltaica puede extenderse más allá de los módulos. SKYDRON realiza también la revisión de elementos de la parte eléctrica, entre ellos combiner box, inversores, cuadros eléctricos, Centros de Transformación y conexiones.
En estos equipos, el objetivo vuelve a ser localizar diferencias de comportamiento térmico entre componentes comparables y detectar zonas que requieran análisis. La revisión puede realizarse mediante cámaras de mano o mediante drones en aquellos elementos y configuraciones que permiten una captación aérea adecuada.
Los resultados de la parte eléctrica se integran en la misma campaña, de modo que las incidencias de módulos, conexiones y equipos puedan mantenerse relacionadas con su ubicación.
Por qué las condiciones de inspección afectan a la detección
No toda diferencia de temperatura observada en una imagen debe considerarse automáticamente una anomalía. La fiabilidad de la inspección depende también de las condiciones en las que se realiza la captación y de la correcta interpretación de las imágenes.
Antes de comenzar la operativa, SKYDRON selecciona una ventana de trabajo adecuada atendiendo a la meteorología y la irradiancia y utiliza parámetros apropiados para obtener una detección térmica fiable. La configuración de la planta, el tipo de módulo y las condiciones existentes durante la revisión forman parte del análisis.
Cómo se localiza cada anomalía dentro de la planta
En una planta de gran escala no basta con saber que existe una anomalía. El equipo de mantenimiento necesita conocer a qué módulo, conexión o componente corresponde y dónde se encuentra.
Antes del trabajo de campo, SKYDRON digitaliza la planta conforme a la numeración propia de la instalación y planifica las misiones de vuelo. Durante la inspección se generan datos geolocalizados que permiten asociar posteriormente cada incidencia con su ubicación.
Una vez procesadas las imágenes y mediciones, las anomalías se identifican y estructuran dentro de un entorno digital. De esta forma, una diferencia térmica observada durante el vuelo puede convertirse en una incidencia vinculada a un elemento concreto y preparada para su consulta posterior.
De la detección a la clasificación y la trazabilidad
La utilidad de una inspección aumenta cuando los resultados pueden organizarse según criterios operativos. La plataforma online de SKYDRON permite consultar la información en formatos como PDF, tabla y mapa.
En el formato tabla, las incidencias pueden organizarse mediante filtros como la localización, el tipo de anomalía, su prioridad baja, media o alta y su estado. El mapa permite relacionarlas con la estructura digital de la planta y trabajar con diferentes capas de información.
La plataforma mantiene además resultados actuales e históricos y permite realizar comparativas cronológicas entre distintas revisiones. Esta trazabilidad facilita comprobar si una zona vuelve a presentar incidencias, consultar reparaciones realizadas y mantener una base documental sobre la evolución de la instalación.
Cómo se utilizan las anomalías detectadas en operación y mantenimiento
El resultado de una campaña termográfica no debería ser únicamente una colección de imágenes térmicas. Para los equipos de operación y mantenimiento, la información debe permitir localizar las incidencias, establecer prioridades, organizar comprobaciones y realizar seguimiento de las actuaciones posteriores.
La combinación de captación aérea, inspección de sistemas eléctricos y gestión digital ayuda a transformar un patrón térmico en información utilizable. El diagnóstico y la actuación final corresponderán al alcance técnico definido por el responsable de la instalación, pero la inspección proporciona una base estructurada para decidir qué elementos deben revisarse y mantener su trazabilidad a lo largo del tiempo.
¿Necesitas localizar y documentar anomalías térmicas en una planta fotovoltaica?
En SKYDRON adaptamos la inspección aérea, la revisión de la parte eléctrica y la organización digital de los resultados a las características de cada instalación.
Contacta con nuestro equipo y cuéntanos la configuración de tu planta y el alcance de la revisión que necesitas.
Preguntas frecuentes sobre anomalías termográficas en plantas fotovoltaicas
¿Un punto caliente permite conocer directamente la causa de un fallo?
No necesariamente. Un punto caliente es una anomalía térmica que señala una zona con un comportamiento diferente. Su interpretación debe considerar el patrón, las condiciones de inspección, la imagen visual, la configuración del módulo y el contexto de la instalación antes de establecer un diagnóstico.
¿Qué elementos pueden inspeccionarse además de los módulos fotovoltaicos?
En función del alcance y configuración de la planta, la revisión puede incluir conexiones, conectores MC4, combiner box, inversores, cuadros eléctricos, Centros de Transformación y otros componentes eléctricos.
¿Por qué se combinan drones y cámaras térmicas de mano?
Los drones permiten revisar grandes superficies y obtener datos térmicos y visuales geolocalizados. Las cámaras térmicas de mano permiten completar la inspección de conexiones y equipos eléctricos cuando se necesita una revisión próxima o la configuración de la planta no permite realizarla desde el aire.
¿Cómo se entregan y se siguen las anomalías detectadas?
Los resultados pueden organizarse mediante la plataforma online de SKYDRON y consultarse en PDF, tabla y mapa. Las incidencias pueden asociarse a su ubicación, clasificarse por tipo, prioridad y estado y mantenerse dentro de un histórico de inspecciones y reparaciones.
